近年来，城市建筑进入维护高峰期。许多投入使用十年以上的建筑出现渗漏问题。地下车库、屋顶、外墙等部位频繁出现水迹。传统防水材料在修缮中暴露短板。施工周期长、粘结力不足、耐老化性差等问题突出。一种新型材料开始受到行业关注。它就是非沥青基高分子自粘胶膜防水卷材。这种材料正逐步进入防水修缮领域。它的应用范围不断扩大。市场对其未来表现充满期待。

材料特性决定适用场景

非沥青基高分子自粘胶膜防水卷材由高分子片材、自粘胶层和隔离膜组成。主材多为HDPE（高密度聚乙烯）、TPO（热塑性聚烯烃）或PVC（聚氯乙烯）。这些材料本身耐化学腐蚀。它们不易受酸碱环境影响。自粘胶层通常采用特殊配方的压敏胶。这种胶能在常温下与混凝土牢固粘结。卷材表面有一层隔离膜。施工前这层膜需要撕掉。

这种材料最大的特点是“自粘”。它不需要明火加热。也不依赖溶剂型胶水。施工时只需将胶面贴合基层。用压辊压实即可完成粘结。这种工艺被称为“冷施工”。它避免了动火作业带来的安全风险。尤其适合在老旧小区、商场、医院等敏感区域使用。

另一个优势是抗撕裂能力强。高分子片材本身强度高。即使基层出现微小裂缝，卷材也不易被拉断。材料延伸率好。能适应结构的轻微变形。这一点在修缮工程中特别重要。老建筑常有不均匀沉降。传统材料容易在此类变形下开裂。非沥青基卷材则能保持完整性。

材料还具备良好的耐候性。长期暴露在紫外线下不易老化。表面不易粉化。这使得它适合用于外露部位的修缮。比如屋顶、阳台、女儿墙等。部分产品可直接作为临时防水层使用。等待后续保护层施工期间不惧雨水冲刷。

典型应用场景分析

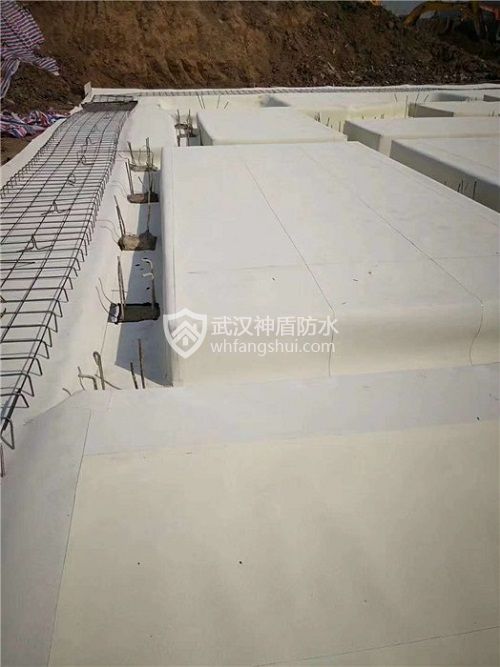

地下工程是该材料最早应用的领域。地下室侧墙、底板、电梯井等位置渗水严重。原有防水层老化后，维修难度大。非沥青基卷材可直接铺贴在潮湿基面上。这是它区别于传统材料的关键点。多数防水材料要求基层完全干燥。但老建筑地下环境潮湿。彻底干燥成本高、耗时长。这种卷材能在含水率较高的混凝土表面施工。只要没有明水即可。这大大缩短了前期准备时间。

施工时，先清理基层。铲除松动的水泥块和浮尘。用高压水枪冲洗表面。确保无油污、无杂物。然后测量尺寸，裁剪卷材。将卷材展开，撕去隔离膜。从一端开始缓慢铺贴。边铺边用压辊排出空气。搭接边宽度控制在8厘米左右。搭接处需用专用压辊加压。确保密封严密。

屋顶修缮是另一大应用方向。平屋顶或低坡屋顶常因排水不畅导致积水。原有防水层长期泡水后失效。非沥青基卷材可直接铺在旧防水层上。前提是旧层结构稳定。表面无严重起鼓或破损。若旧层损坏严重，需先局部修补。再整体铺设新卷材。

屋顶施工需注意坡度。材料本身不改变原有坡度。施工前要检查排水口是否畅通。避免铺贴后形成新的积水点。卷材铺设方向应顺水流方向。搭接缝避开常流水区域。收头部位用金属压条固定。再用密封胶封边。防止翘边。

外墙渗水问题在高层建筑中常见。窗框周边、装饰线条底部、空调板根部是漏水高发区。非沥青基卷材可用于局部修补。施工时先剔除原有密封材料。清理缝隙。涂刷界面处理剂。然后裁剪小块卷材，贴于缝隙处。形成连续防水层。这种方法比单纯打胶更持久。卷材能覆盖更大范围。减少因胶体老化导致的二次渗漏。

卫生间和阳台等室内湿区也有应用案例。原有瓷砖拆除后，基层裸露。可在涂刷界面剂后直接铺贴卷材。再做保护层和饰面。这种做法防水效果可靠。但成本高于传统涂料。目前多用于高端住宅或重点部位防漏。

施工技术要点明确

施工前准备至关重要。材料进场需查验合格证和检测报告。每批材料应有出厂编号。现场取样送检。确认物理性能达标。包括拉伸强度、断裂伸长率、低温柔性、剥离强度等指标。

基层处理是关键环节。混凝土表面不能有明水。但允许潮湿。这是该材料的一大优势。基层必须坚实。松散、起砂、空鼓部位要剔除。用水泥砂浆修补。表面平整度误差不超过5毫米。过于粗糙的表面会影响粘结效果。过于光滑则需做糙化处理。

阴角部位要做圆弧倒角。半径不小于5厘米。阳角要打磨成钝角。避免尖锐棱角刺破卷材。穿墙管道、预埋件周围要清理干净。用密封膏做预处理。形成过渡层。

卷材铺设讲究顺序。一般从低处向高处推进。先做细部节点，再做大面。节点包括阴阳角、穿墙管、施工缝、变形缝等。这些部位应力集中。易发生开裂。需做附加层。附加层宽度不小于25厘米。贴完后用压辊压实。

大面铺设时，卷材应平整展开。避免扭曲、皱褶。自粘面朝下。撕膜与铺贴同步进行。速度不宜过快。防止空气裹入。铺贴后立即用压辊从中间向两边赶压。排出气泡。搭接边必须对齐。搭接宽度统一。搭接完成后，用专用压辊沿接缝滚压至少三遍。确保粘结牢固。

复杂部位可用剪刀裁剪。如管道根部，可将卷材剪成星形开口。贴合管道后，逐片压平。接缝处重叠粘结。确保无空隙。

施工环境温度宜在5℃以上。温度过低，胶层活性下降。影响粘结力。雨天、雪天、大风天不得施工。四级以上风力会影响卷材铺展。作业面应有遮挡措施。防止灰尘污染粘结面。

施工完成后，需进行保护。避免后续工序破坏防水层。可铺设塑料薄膜或水泥砂浆保护层。若做刚性保护层，需间隔一段时间。让胶层充分固化。一般建议24小时后再上人作业。

现场管理不容忽视

施工队伍素质直接影响工程质量。工人需接受技术交底。了解材料特性、操作流程和质量标准。现场应有技术人员指导。关键工序实行旁站监督。

材料存放要注意防潮、防晒。卷材应直立放置。不得平放堆叠。避免隔离膜破损。施工现场保持整洁。废料及时清理。防止杂物卷入搭接缝。

搭接缝是质量控制重点。现场应逐条检查。发现翘边、漏压、气泡等问题立即返工。可用热风枪局部加热加压。或补贴小块卷材。接缝处严禁用普通胶带代替专用处理。

施工过程中严禁踩踏未压实的卷材。已完成区域设置警示标志。后续工序交叉作业时，需做好成品保护。电焊、切割等作业下方要铺防火毯。防止火花烫伤卷材。

验收环节必不可少。大面铺设完成后，进行目测检查。表面应平整，无气泡、无皱褶、无破损。搭接缝连续完整。然后做蓄水试验。屋顶、阳台等区域蓄水24小时。地下室侧墙可做淋水试验。检查背面有无渗迹。卫生间做闭水试验。水位不低于2厘米。持续时间不少于24小时。

发现渗漏点要做好标记。分析原因。是基层问题、材料问题还是施工问题。针对性处理。修补后重新试验。直到合格为止。

市场反馈推动技术升级

越来越多的修缮项目选用这种材料。施工单位反馈施工效率高。一个班组每天可完成300平方米以上。比传统工艺快一倍。材料损耗率低。一般不超过5%。综合成本可控。

用户满意度提升。修缮后漏水复发率明显下降。部分项目三年内无返修记录。这增强了业主对修缮质量的信心。

材料厂商也在加快产品迭代。开发更薄、更柔韧的型号。适应复杂基层。改进胶层配方。提升在低温、潮湿条件下的粘结性能。增加防刺穿层。提高抗机械损伤能力。

一些企业推出配套系统。包括专用界面剂、密封膏、收口压条、修补胶带等。形成完整解决方案。减少因配件不匹配导致的质量问题。

数字化管理开始引入。部分项目使用二维码追溯系统。每卷材料有唯一编码。扫码可查生产信息、检测数据、施工责任人。提升质量可追溯性。

未来应用前景广阔

城市更新行动持续推进。大量既有建筑需要维修改造。防水修缮市场规模稳步增长。非沥青基高分子自粘胶膜防水卷材凭借其性能优势，有望占据更大份额。

技术标准逐步完善。行业协会正在制定专门的修缮应用技术规程。明确设计、施工、验收要求。为规范市场提供依据。

与绿色建筑理念契合。材料生产能耗低。施工无明火。减少碳排放。符合低碳发展方向。部分产品可回收利用。提升环保属性。

智能施工设备正在研发。自动铺贴机、智能压辊等装备可提高施工精度。减少人为误差。未来可能出现机器人施工团队。实现高效、标准化作业。

与其他技术融合是趋势。例如，与结构监测系统结合。在卷材内嵌入湿度传感器。实时监测防水层状态。提前预警渗漏风险。实现从被动维修到主动防护的转变。

建筑信息模型（BIM）技术也可集成。在设计阶段模拟防水层铺设。优化节点处理方案。指导现场施工。减少返工。

材料本身仍有提升空间。研究人员在探索自修复功能。当卷材出现微小破损时，胶层能自动愈合。延长使用寿命。还有团队在开发光催化表面。分解有机污染物。保持表面清洁。提高耐久性。

行业挑战依然存在

尽管前景看好，问题也不少。市场产品良莠不齐。部分低价产品性能不达标。影响整体口碑。用户难以辨别真伪。需要加强市场监管。

施工人员流动性大。技能培训不足。一些工人不了解新材料特性。沿用旧工艺操作。导致粘结不牢、搭接失效等问题。

设计单位对该材料在修缮中的应用经验有限。设计图纸缺乏细节。节点做法不明确。给施工带来困难。

成本仍是制约因素。相比传统涂料或沥青卷材，单价偏高。业主在预算有限时可能选择 cheaper 方案。需要通过长期效益说服决策者。

旧建筑情况复杂。基层状况差异大。没有统一处理标准。施工方案需因地制宜。增加了技术难度。

发展方向逐渐清晰

行业共识正在形成。材料厂商、施工单位、设计院、业主方加强沟通。共同推动技术进步。

培训体系逐步建立。行业协会组织专项培训。颁发施工资质证书。提升从业人员专业水平。

示范项目陆续落地。重点工程采用该材料修缮。积累数据。验证长期效果。为推广提供依据。

供应链趋于稳定。原材料供应充足。生产设备升级。保障产品质量一致性。

未来几年，这种材料在防水修缮领域的应用将更加成熟。从试点走向普及。从局部修补到整体翻新。成为主流选择之一。技术细节会越来越完善。施工标准会更加统一。市场环境会更加规范。建筑防水质量有望整体提升。
