东西湖彩钢瓦房顶除锈喷漆

更新时间：2025-04-11 点击数：

一、案例背景

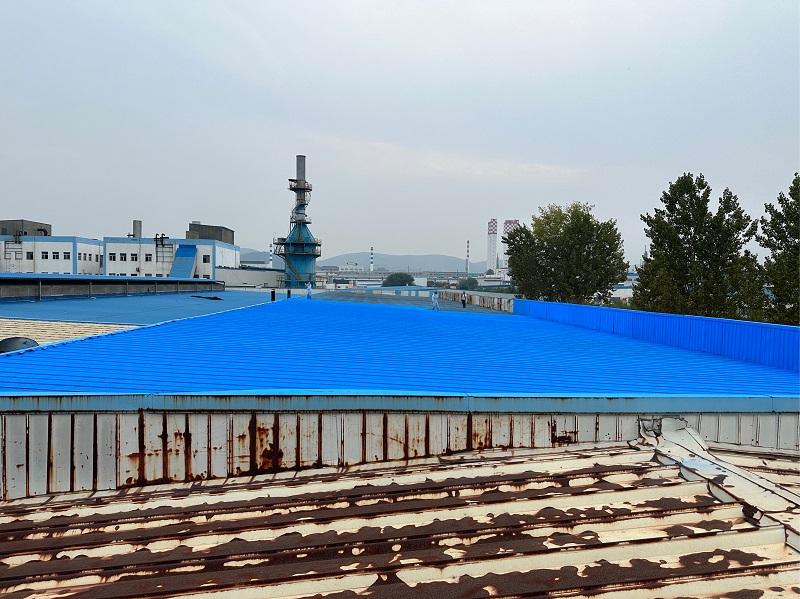

 某工业厂房屋面因长期暴露于酸雨、高温环境，彩钢瓦出现中度至重度锈蚀（锈斑面积＞30%），局部锈穿导致渗漏。经勘查，屋面存在原防水层失效、天沟淤积锈穿、钉眼密封胶老化等问题，需系统性翻新以恢复防护性能。

二、施工流程与关键技术
 1. 预处理阶段：
 • 基面清理：铲除旧防水层及浮锈，喷砂或机械打磨至Sa2.5级（重度锈蚀）或St3级（中度锈蚀），裸露出金属基面。
 • 天沟修复：清理淤积物，锈穿部位更换彩钢瓦并焊接密封，涂刷水性非固化防水膜+聚酯布增强。

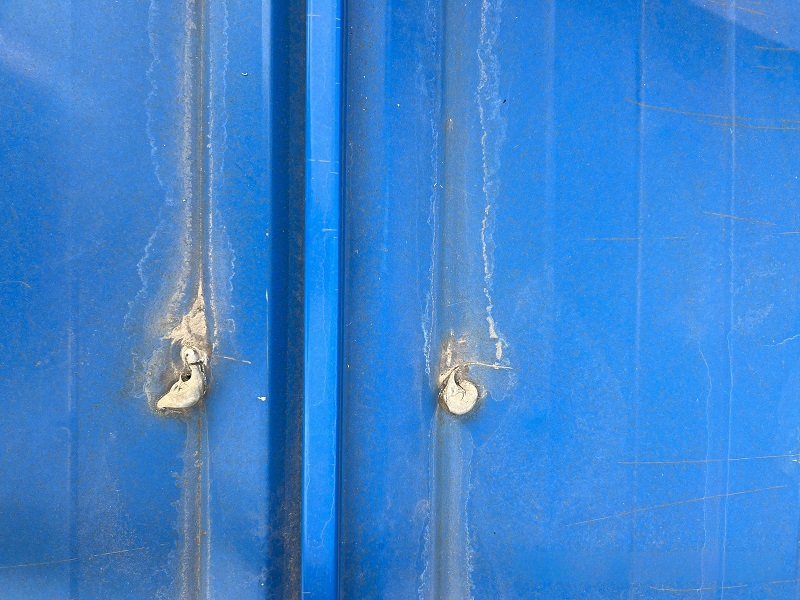

 • 节点处理：女儿墙根部铲至红砖层后重新抹灰，通风球、钉眼等用丁基胶带+金属耐候胶密封。

2. 除锈与表面处理：

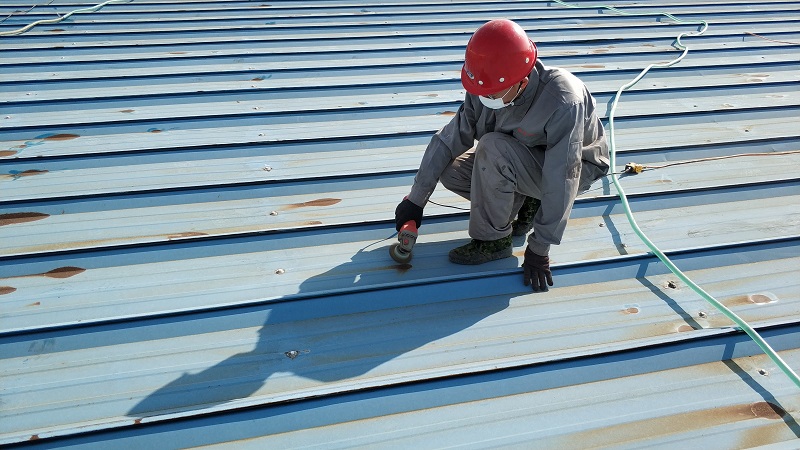

 • 采用电动除锈刷、砂纸或喷砂机彻底除锈，打磨后高压水枪冲洗，确保含水率≤8%。

3. 喷漆工艺：
 • 底漆喷涂：选用环氧富锌底漆或莫艺彩钢瓦防锈底漆，湿膜厚度≥80μm，增强附着力及防锈性能。

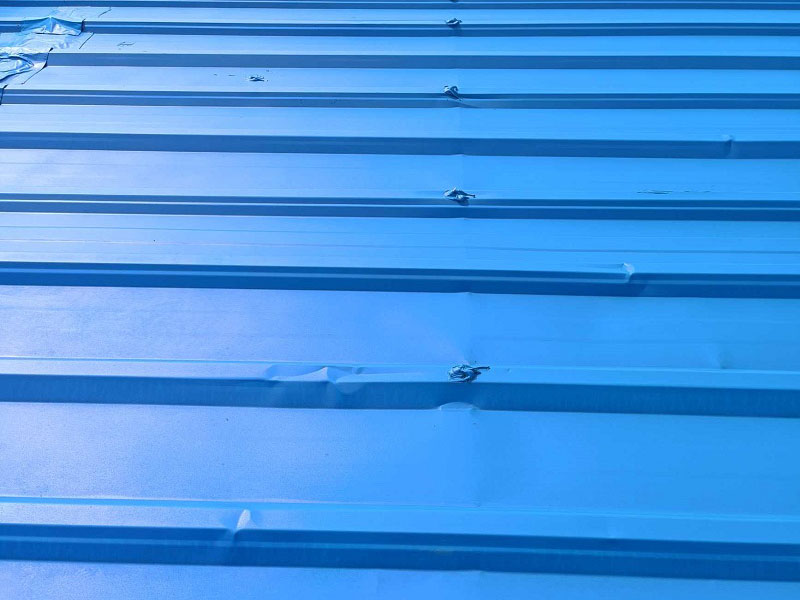

 • 面漆喷涂：采用氟碳面漆或罗巴鲁冷镀锌涂料，以“十字交叉法”喷涂，总干膜厚度≥120μm，耐候性达10年以上。

三、成果与亮点
 • 技术优势：
 • 采用免拆工艺（如天沟原位修复）缩短工期20%；
 • 冷镀锌涂料替代传统多涂层工艺，施工效率提升30%且防腐效果媲美热镀锌。
 • 效果验证：
 • 涂层附着力≥3MPa，耐盐雾试验≥1000小时，渗漏问题彻底解决；
 • 维保周期延长至8-10年，降低后期维护成本50%。

四、经验总结
 • 质量控制：每道工序执行“三检制”，涂层厚度抽检合格率100%；
 • 环保安全：选用水性低VOC涂料，施工粉尘浓度≤4mg/m³，高空作业双钩安全带+生命线防护。

---
 注：本案例综合应用机械除锈、复合涂层及节点强化技术，实现高效、环保、持久的厂房屋面翻新，为同类工程提供标准化参考

Tag： 厂房防水 厂房漏雨 彩钢瓦补漏
