永丰1号科研楼工程地下室底板及外墙防水施工方案

一、编制依据

1.1、《中华人民共和国建筑法》

1.2、《中华人民共和国安全生产法》

1.3、《地下工程防水技术规范》GB50108

1.4、《地下工程防水质量验收规范》GB50208

1.5、《弹性体改型沥青防水卷材》GB18242

1.6、《建筑安装分项工程施工工艺规程》

1.7、建筑构造通用图集《地下工程防水》

1.8、中国航天时代电子公司永丰高新产业基地1号楼施工图纸

1.9、本工程特点，施工现场条件等。

二、工程概况

2.1概况

本工程为中国航天时代电子公司永丰高新产业基地1号科研楼工程，位于北京市海淀区永丰高新技术及军民结合产业基地内，工程总建筑面积67068 平方米，其中地下24652平方米，地上42416平方米，建筑占地面积21757平方米；结构形式为现浇钢筋混凝土框架结构，地下二层，主要为蔽难所、物资库及停车库；地上六层局部七层，地上房间主要为办公用房。基础埋深-9.16m。该工程由中国航天时代电子公司筹资兴建，北京恒成百利公司进行项目管理，中国航天建筑设计研究院设计，北京光华建设监理公司监理，中建国际建设工程有限公司总承包。

基础采用现浇钢筋混凝土柱下平板式筏形基础。本工程地下室除防水混凝土外为4 4mmSBS（Ⅱ型）改性沥青防水卷材，防水等级为Ⅰ级。

2.2工艺简介

本工程的地下室防水采用Ⅰ级防水方案，主体结构选用抗渗自防水混凝土，防水卷材采用4 4厚SBS橡胶改性沥青防水卷材(Ⅱ型)，采用热铺法铺贴。其中防水导墙部位采用外防内贴法施工。其他部位采用外防外贴法施工。

三、施工安排

3.1时间安排：

3.1.1地下室底板卷材防水施工计划在2008年5月4日开始，施工周期15天左右；由北向南推进施工。

3.1.2地下室外墙卷材外防水施工时间视具体结构施工情况确定,施工周期约为40天左右。

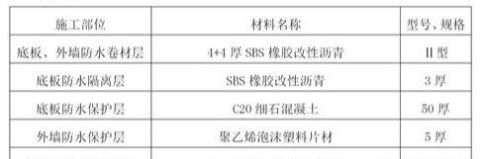

3.2材料选用：

3.3劳动力组织：

3.3.1底板卷材防水施工人员40～50人（可根据施工要求适当调整）。

3.3.2地下室外墙防水施工人员30～40人（可根据施工要求适当调整）。

3.4管理层职责：

3.4.1进行分包资质的审核、申报，提供防水施工方案，进行防水施工的技术交底、安全交底、环境保护交底。

3.4.2对防水原材进行进场检验和施工试验，并进行检验状态标识。

3.4.3填写防水隐检记录、报验单、质量检验评定记录等技术资料。

3.4.4进行防水施工过程检查验收，负责防水工程量的收量、报量。

3.4.5组织结构阴阳角、防水基层找平、防水保护层的施工,并组织检查验收,与防水施工单位及时办理交接手续。

3.4.6组织防水卷材外观质量检查,并填写相应检查表格。

3.4.7提供出厂合格证、有相应资质等级检测部门出具的检测报告、产品性能和使用说明书等。

3.5.劳务层职责：

3.5.1按照总包方所提供的施工方案和技术交底进行防水施工。

3.5.2积极配合总包单位试验人员进行防水原材现场取样。

3.5.3进行防水层施工的自检和交接检工作，提供自检、交接检记录。

3.5.4负责防水施工成品和半成品的看护,防止其他人员破坏。

四、施工准备

施工准备工作是做好每项工作的必要条件，施工准备工作的质量好坏、充分与否是决定该项工作成败的关键，因此必须引起各级管理人员和各班组的注意。

施工前，工程、技术、质量各部门、各专业工长及有关管理人员要召开碰头会，沟通情况，进行基层验收和试铺等工作；各班组要开准备会进行动员，明确任务、统一思想、统一认识、统一做法、统一指挥、统一落实。

4.1施工人员准备

4.1.1管理人员：设1-2名施工经验丰富、管理协调能力强的专业工长，配备专职质检员、安全员。

4.1.2具体操作人员：施工人员具备防水施工上岗证，并派出有丰富施工经验、责任心强并有相应资质的防水专业负责人和技术负责人现场指挥施工。

4.1.3防水施工单位应具有防水专业施工资质，特种作业人员应持有特种作业人员上岗证。

4.2现场准备

4.2.1现场做好消防准备工作，配备好消防灭火器材。准备一间卷材库房及一间小型机具库房，配备灭火器，并与易燃易爆物品隔离。

4.2.2提前组织防水基层找平、抹圆角、清理等前期准备工作，为防水施工提供足够的作业面。

4.2.3提前搭设好上人马道，准备好斜坡面作业梯或脚手架；夜间施工准备好足够的照明灯具。

4.3材料准备

4.3.1根据工程要求，认真选择合格材料分供方及分包方，并对材料及劳务分包单位进行质量考察，保证材料质量和施工质量优良。

4.3.2各材料的质量要求应符合以下要求

①防水卷材外观质量、品种规格应符合现行国家标准或行业标准：不允许出现断裂，皱折薄厚不均，剥离等现象，另外也不得有边缘不整齐，异常凹凸的现象。防水材料应有质量证明材料和《防水材料备案回执表》，防水材料品种、数量必须符合设计要求。

②防水材料进入现场后，材料、试验、质量部门依据防水材料质量检验评定标准，对防水材料的卷重、面积、厚度及其外观质量进行检测。入场卷材应有出场检验报告书及厂家的资质证明材料，并在进场时做好材料的见证复试，确认卷材合格后方可使用。

③卷材及其粘胶剂应具有良好的耐久性、耐水性、耐刺穿性、耐腐蚀性和耐菌性。

4.3.3外观质量要求

①成卷的卷材应卷紧卷齐，端面里进外出不得超过100mm。

②SBS改性沥青防水卷材在40C～500C任一温度下展开，在距卷芯1000mm长度外不得有10mm以上的裂纹或粘结。

③胎基应浸透，不应有未被浸渍的条纹及斑点。

④卷材表面必须平整，不允许有孔洞、缺边、裂口现象。

⑤每卷卷材的接头数量不应超过1个，较短的一段不应少于1000 mm，接头应剪切齐整，并加长150mm。

4.3.4卷材外观检验方法

①将卷材立于平面上，用一把钢板尺平放在卷材的端面上，用另一把最小分度为1 mm的钢板尺垂直深入卷材端面的最凹处，测出的数值即为卷材端面的里出外进值。

②沿宽度方向截取50mm宽的一条，胎基内不应有未被浸透的条纹和斑点，外观检验不合格的材料不准使用。

4.3.5同一品种、牌号和规格的卷材，抽取数量为：大于1000卷抽取5卷；500～1000卷抽取4卷；100～499卷抽取3卷；小于100卷抽取2卷。检验项目（SBS为高聚物改性沥青卷材）：纵向拉力、耐热度、柔度和不透水性。

外观质量检验合格后，在卷重检查合格的样品中，取较轻的一卷，按技术部门的试验交底由试验部门取样进行物理性能检查复试，防水卷材复试合格后才允许卷材的施工，复试不合格的材料严禁用在工程上，并作好不合格品评审处置记录，注明去向。

4.4材料存放

防水材料应入库存放，或选择干燥通风的高处，其底部要垫高并做防潮处理，现场准备塑料布，阴雨天及时铺盖压实，不得水浸或雨淋。

4.5技术准备

施工技术人员熟悉图纸，编制详细施工方案，以便指导施工，新型材料必须由技术部门对工长进行技术交底。施工前工长依据施工图纸及施工方案，对施工人员进行书面及口头技术交底和安全交底，专业分包队伍针对技术交底上报本工程防水施工作业计划和质量保证措施，保证各工序操作在受控状态下进行。

4.6工具准备：

根据防水面积需要备足其它辅助工具：钢丝刷、钢卷尺、笤帚、小瓦铲、裁刀、手套等都要求准备充分。

4.7作业条件

4.7.1作业条件

1)根据结构施工说明，地下水稳定水位在地表以下4.7～10.6m，而基

底标高为-9.16m，故在进行地下防水施工前认真做好降水和基坑排水工作，地下水位应降至防水层底标高500mm以下，并保持该水位至地下结构施工完毕。

2)找平层表面要求抹平压光，不应有起砂、掉灰、空鼓等缺陷。基层必须干燥，其含水率不大于9%。

3)穿墙管道及预埋件，必须在浇筑混凝土前按设计要求予以固定，有套管

的管道部位应高于基层表面不少于50mm，待检查合格后方可浇筑，预埋套管应设置止水环，并满焊严密。在防水层铺贴前应进行隐蔽工程检查验收。

4)防水层铺贴不得在雨天、大风天施工。

五、施工方法及技术要求

本工程地下室铺贴高聚物改性沥青卷材。地下墙体部位采用热熔法施工；地下室底板部位防水卷材首层先空铺，第二层采用热熔法满粘施工，使第二层防水卷材与第一层防水卷材粘贴牢固、密实。

5.1、防水工艺流程

5.1.1底板SBS卷材防水工艺流程

底板基层清理→铺贴附加层卷材→封边处理→自检、验收→铺设防水隔离层→防水保护层→基础底板钢筋混凝土

5.1.2地下室外墙SBS卷材防水工艺流程

搭设作业脚手架和安全防护棚→混凝土墙体基层处理→涂刷基层处理剂→铺贴附加层卷材→铺贴大面积防水卷材→热熔封边→卷材末端收头→自检、验收→防水保护层→肥槽土方回填

5.2基础底板的防水卷材施工

5.2.1基层处理：

基础垫层混凝土随打随抹，一次压光，防水施工前彻底清理干净，阴阳角处做成45度（135度）直径为50mm的圆弧。要求基层干燥，含水率不大于9％，其检验方法为：取1平方米的防水卷材，平铺在基层表面，静置4小时，掀开卷材，卷材表面无水印即可；基层表面应平整、牢固，不空鼓开裂、不起砂。

5.2.2基层清理：施工前严格控制防水基层施工质量，派专人清理基层，确保无浮尘、水泥砂浆浮渣等。对阴阳角各节点部位清除干净，保证基层平整坚实，与套管处封接严密，经检查合格后方可进入防水层施工。

5.2.3弹线，在处理好并干燥后的基层表面上按卷材的宽度及搭接要求尺寸弹好准备线，并按此基准线进行卷材铺贴施工。

5.2.4铺贴卷材附加层：附加层采用弹性体沥青防水卷材（SBS）3mm厚，按加厚处的形状粘结牢固。

5.2.5卷材铺贴

1）铺设方向：平面沿平行于长边方向（东西向）铺贴，上下层卷材不得相互垂直铺贴。在转角及立面上，应先根据高度将卷材剪裁好，卷材应该自下而上进行铺贴。

2）施工顺序：防水层施工时，应先做好节点、附加层和管道比较集中部位、转角部位的处理，然后由最低标高处向上施工。

3）搭接方法及宽度要求：

①上下层及相邻两幅卷材的搭接缝应错开，上下层和相临两幅卷材的接缝应错开1/3～1/2幅宽。平行于长边方向的搭接缝应顺流水施工方向（自西北向东南）搭接；搭接缝用聚氨酯涂膜封严，宽度不小于10mm。满粘法SBS卷材短边搭接宽度100mm，长边搭接宽度100mm。

预留接茬部位表面应清理干净，如卷材局部有损伤，应及时进行修补。卷材接茬的搭接长度，高聚物改性沥青卷材为150mm。

②每铺完一张卷材应立即用干净而松软的长把滚刷从卷材一端开始沿卷材横向用力滚压一遍，以排除粘接层之间的空气，排除空气之前不要踩踏卷材。

③铺贴附加层：地下室底板的集水坑、电梯井等阴阳角、管子根、变形缝处等薄弱部位要铺贴于卷材相同的附加层，宽度不小于500mm.

④卷材接缝必须做附加补强处理：大面积铺贴完毕立即用聚氨酯（或丁基胶粘剂）封缝处理。

⑤在立面与平面的转角处，卷材的接缝应留在平面上，且距立面边不应少于600mm。

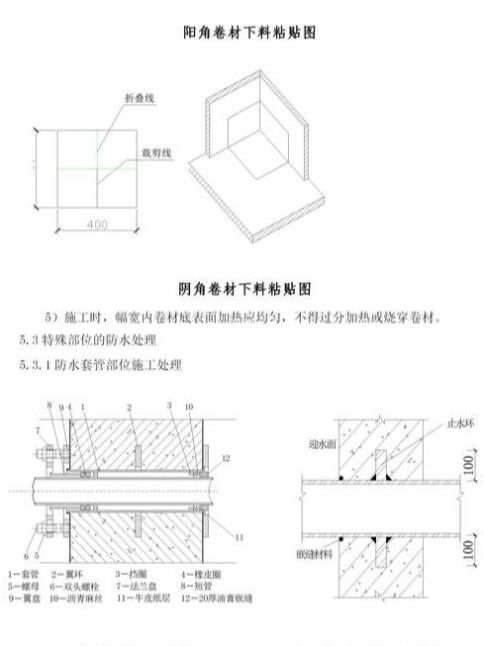

4）铺贴卷材附加层：附加层采用弹性体沥青防水卷材（SBS）3mm厚，按加厚处的形状粘结牢固。

5.3.4导墙部位外防内贴法

本工程地下室底板部位的模板为砌筑的砖胎膜，外侧抹20厚1：2.5水泥砂浆找平，防水施工完毕后，在防水层表面甩浆拉毛抹20厚1：2水泥砂浆保护层。

六、质量保证措施

6.1防水材料要符合产品规格和质量标准，采购防水材料须取得生产厂家的质量证明以及防伪标志。材料进场后要进行外观检查，卷材用卡尺测量厚度，同时抽样复试，合格后方可使用。

6.2按建委要求防水施工队须取得相应资质等级，施工队技术负责人、组长必须具有建委签发的防水专业施工人员上岗证，其它人员也须经过培训，持证上岗。

6.3地下防水作为一道特殊工序，要设置管理点，重点控制做好记录。对质量监控点，如防水卷材原材检查、基层检查、防水层及细部做法检查、保护层检查，认真填写特殊工序检查表。

6.4施工每一过程都严格执行检查制度、技术、施工、质量、材料等管理人员作业前做好施工前技术交底，作业中勤于检查，作业后认真复验。实行全过程质量、生产控制。

6.5施工中对重点部位及细部做法都必须仔细检查（防水卷材、阴阳角及卷材收头、搭接、止水带安装、止水条粘贴、施工缝处理、管板等预埋件为重点检查部位。

6.6有关人员认真进行技术材料交底，施工前后做好防水工层、防水层的隐蔽工程检查验收。

6.7防水作业要避开雨雪天气；五级风及以上不得施工；施工时环境气温不得低于-10度。

6.8卷材烘烤时间不宜过长，以免烧坏胎基，以卷材两边溢出少量油脂为宜，接头要用小抹子压平，挤实

6.9卷材搭接要求

6.9.1在卷材粘贴时要按规范要求做好搭接，接头要相互错开，长短向搭接均为100mm。

6.9.2所有卷材转角、预留管洞均应做附加层，附加层宽度要大于300mm。

6.9.3对变形较大、易遭破坏或易老化部位，如变形缝、转角、三面角，以及穿墙管道周围、地下出入口通道等处，均应铺设卷材附加层。

6.10为提高卷材防水层增强适应变形的能力，提高防水层整体质量，在分格缝、穿墙管道周围、卷材搭接缝，以及收头部位应做密封处理。

6.11防水卷材、密封膏和基层处理剂应存放于阴凉干燥、通风良好的室内，避免阳光直射，避免受潮，且应配备必要的消防设备。卷材应架空卧式码放（不超过五层）。

6.12防水材料粘贴完毕后应及时隐蔽，避免长时间的日晒及人为破坏。

6.13当施工间歇较长或现场环境灰尘较多时，宜采用基层处理剂清洁卷材搭接部位,再进行下一步施工。

6.14未使用完的基层处理剂和密封膏应立即密封保存，防止失效。

6.15严格检查制度：细部、附加层施工完由质检人员验收后再进行大面施工，每层施工完取得质检人员同意后在施工下一层。

七、施工成品保护措施

7.1已完成的防水层应严格保护，在未固化前严禁踏入施工工作面，在基坑保护墙四周树立显目标志的警示牌，同时派遣专人在四周巡视。

7.2设立专门的出入口，不允许非本工序的施工人员进入施工现场，进入施工现场人员必须穿软底鞋，严禁穿硬底鞋人员在防水层上行走。

7.3在砼保护层施工过程，所有工具都应轻拿轻放，小车支腿必须用软物包扎，铁锹不能直接在防水层上施工，在保护层施工过程中要求修补人员跟随施工，如发生碰坏防水层的情况下，能立即进行修补，决不能将破坏之处压在保护层下。

7.4在防水施工过程中，材料的临时堆放，配制有专门的地点，堆在施工段末端，避免基层处理剂，各种胶粘剂等材料混乱影响已完作业。

7.5每次用完的施工机具必须及时清洗干净，以便重复使用。

八、消防措施

8.1防水施工人员进入施工现场后，必须和防水作业施工队伍签订“防火安全责任书”。

8.2施工现场严禁吸烟。

8.3原材料存放库房应通风良好、干燥，且各种材料分别码放在上粘贴标签便于识别：在库房派有专人24小时看守，建立安全责任制，库房配备干粉灭火器，且保证离消火栓不远，库房严禁烟火，在周围严禁吸烟等。

8.4在施工现场有专职消防人员值班，防止意外事故发生，在坑边设有专职消防人员，防止行人吸烟，每天施工完毕后把剩余材料运回专门存放地点，不得堆放现场。

8.5晚上施工，照明设施设置于施工平面以外。

8.6施工现场要配备足够的消防器材，以防止突然起火。
